Formatdefinition

Tabellen → Etikettierung → Formatdefinitionen

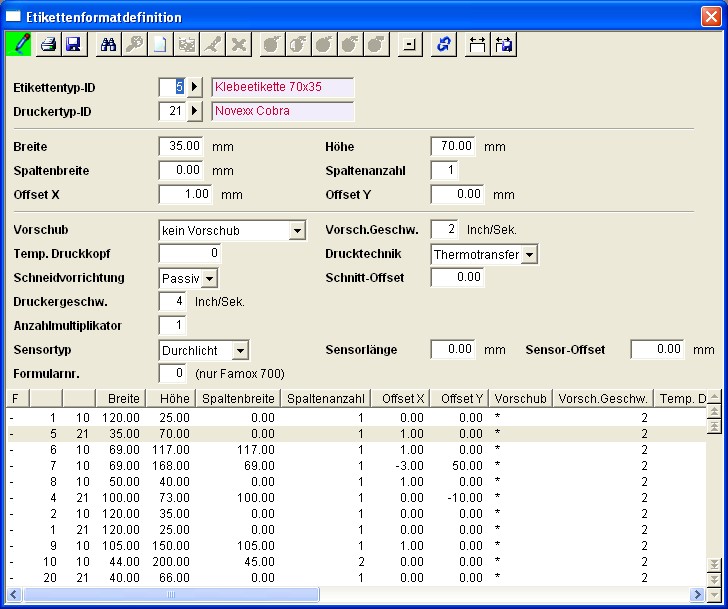

Unter Formatdefinition sind etiketten- und druckerspezifische Merkmale festgelegt.





  1. In Etikettentyp-Id wird angegeben, um welches Etikettenformat es sich handelt.

  2. Unter Druckertyp-Id wird angegeben, um welches Druckermodell es sich handelt.

  3. Die Breite gibt an, wie breit die Etikette ist (X-Achse).

  4. Die Höhe gibt an, wie hoch die Etikette ist (Y-Achse).

  5. Die Spaltenbreite definiert die Etikettenbreite bei mehrbahnigen Klebe- oder Schlaufenetiketten. Dazu gehört auch die Spaltenzahl. Hier wird angegeben, wie viele Etiketten nebeneinander auf der X-Achse sind.

  6. Der X-Offset bewirkt eine Verschiebung des Startpunktes zum Drucken in der
    X-Achse (xxx - mm + mm xxx)

  7. Der Y-Offset bewirkt eine Verschiebung des Startpunktes zum Drucken in der
    Y-Achse     (xxx - mm + mm xxx)

  8. Im Vorschub können Sie festlegen, ob Sie eine leere Etikette vor oder nach den einzelnen Artikeln möchten.

  9. In der Vorsch.Geschw.kann man den Vorschub schneller oder langsamer machen. Diese Einstellung hat den Vorteil, dass Sie hören, wenn ein Artikel fertig gedruckt ist und ein neuer Artikel beginnt.

  10. Mit der Temp.Druckkopf kann die Druckintensität festgelegt werden. Maximal +10 und minimal -10. Unscharfer Druck kann zu warm, aber auch zu kalt sein. Versuchen Sie die Justierung in kleinen Schritten vorzunehmen  zum Beispiel ein Ausdruck mit +3, einer mit -3 und beurteilen Sie, welcher Ausdruck besser ist.

  11. Mit der Drucktechnik haben Sie zwei Möglichkeiten. Thermotransfer wird gebraucht, wenn Sie mit Farbband drucken wollen. Thermo-Direkt brauchen Sie, wenn es sich um spezielles Papier handelt.

  12. An jedem Etikettendrucker ist eine Schneidevorrichtung angebracht, und es wird nach jeder Etikette geschnitten. Durch Aktiv - Passiv kann die Schneidevorrichtung pro Etikettenformat aktiviert bzw. deaktiviert werden. Mit dem Schnitt-Offset verschieben Sie den Etikettenschnitt in Y-Richtung (mit + nach unten bzw. mit - nach oben).

  13. Mit der Druckergeschw. wird die Geschwindigkeit des Etikettendruckers in Inch/Sek. festgelegt. Es empfiehlt sich, die Druckgeschwindigkeit nicht zu hoch einzurichten, da die Druckqualität darunter leidet.

  14. Durch den Anzahlmultiplikator kann festgelegt werden, ob dieselbe Etikette in ein- oder mehrfacher Ausführung gedruckt werden soll. Beachten Sie aber, dass eine Erhöhung für alle Etiketten die gleiche Etikettentyp-Id voraussetzt.

  15. Der Sensortyp steuert die Sensorenart des Druckers. Durchlicht bei gestanztem Material (Steck-,Schlaufenetiketten), Endlos bei Etiketten ohne Stanzung (Karton- oder Klebeetiketten)

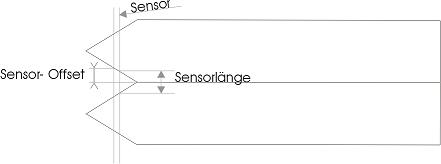

  16. Mit der Sensorlänge verändern Sie den Abstand zwischen den beiden Etiketten.

  17. Der Sensor-Offset verschiebt den Startpunkt zum Etikettendruck.

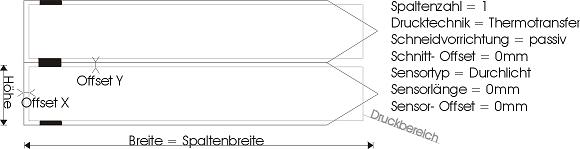

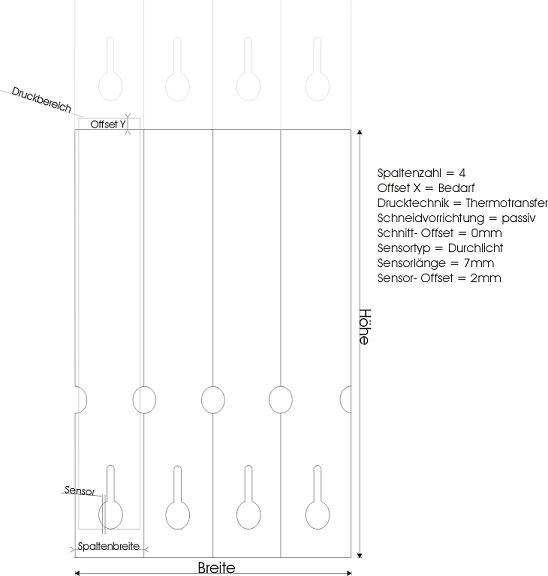

Beachten Sie die untenstehenden Beispiele
